АР8

Анкерные плиты и ригели для закрепления опор ЛЭП

Наименование фундамента	АР8
Нормативно-техническое обозначение	серия 3.407-115 в.5 / ТУ 5800-001-00113371-2001
L,мм длина подошвы	6000
h,мм высота подошвы	350
b,мм ширина подошвы	810
a,мм расстояние между закладными элементами	640
Объем, м3	1,04
Масса, тн	2,6
Морозостойкость	F150-200
Водонепроницаемость	W4-8
Класс бетона	B22,5
Вагонная норма, шт	24

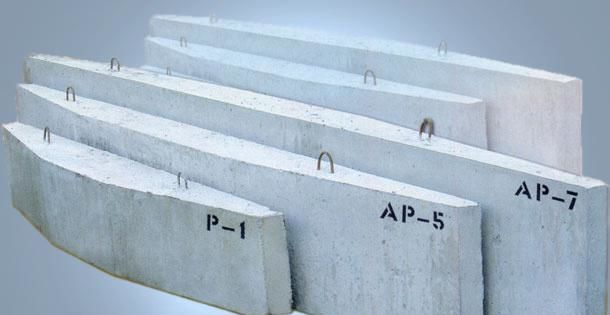

При строительстве ЛЭП в слабых грунтах необходимо применение железобетонных ригелей. Назначение данных изделий - увеличение боковой поверхности и несущей способности фундаментов опор.

Изготавливается ригель (название конкретной модели) из тяжёлого бетона марки В30 в соответствии с типовыми чертежами. Каждое изделие имеет маркировку.

Крепление ригеля на железобетонные стойки и унифицированные подножники металлических опор высоковольтных линий производится специальными хомутами через предусмотренные конструктивные отверстия.
