Элементы оросителей градирен, площадью 1600 и 3200 м2
| Наименов. продукции | Нормативно техническая документация | № Рис | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водонепрони цаемость | Класс бетона | Вагон-ная норма, шт | Тип подвижного состава | ||
| Н | А | В | ||||||||||
| Фундамент Ф13-4 г | Проект ЛО ТЭП 190001.0909304 КЖИ | 1 | 1050 | 1300 | 1300 | 1,2 | 3,0 | F400 | W8 | В25 | По запросу комплектуются в сборные вагоны | |
| Колонны КВГ 1А,Б | Проект ЛО ТЭП 2067920 КЖИ | 2 | 6300 | 400 | 400 | 1,1 | 2,6 | F400 | W8 | В25 | ||
| Наименов. продукции | Нормативно техническая документация | № Рис | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водонепрони цаемость | Класс бетона | Вагон-ная норма, шт | Тип подвижного состава | ||
| Н | А | В | ||||||||||

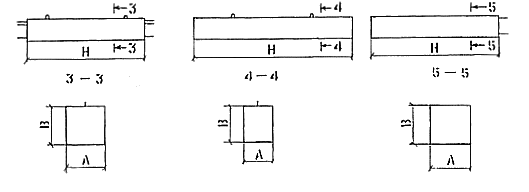

| Ригели РВГ1-1 | Проект ЛО ТЭП 2067928 КЖИ | 3 | 5100 | 400 | 600 | 1,2 | 3,0 | F400 | W8 | В25 | По запросу комплектуются в сборные вагоны | |
| Балки БВГ1-1 | Проект ЛО ТЭП 2067954 КЖИ | 4 | 5950 | 200 | 500 | 0,6 | 1,5 | F400 | W8 | В25 | ||

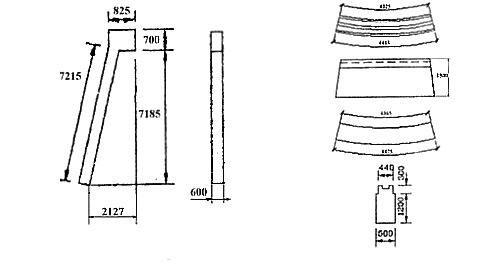

| Стойка СБГ-3200-2-2 | Проект ЛО ТЭП 2093902 КЖИ | 5 | 7885 | 2127 | 600 | 2,2 | 5,5 | F400 | W8 | В30 | ||
| Наименов. продукции | Нормативно техническая документация | № Рис | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водонепрони цаемость | Класс бетона | Вагон-ная норма, шт | Тип подвижного состава | ||
| Н | А | В | ||||||||||
| Ригель РБГ-3200-1-2 | Проект ЛО ТЭП 2093903 КЖИ | 6 | 4475 | 1500 | 500 | 3,3 | 8,3 | F400 | W8 | В30 | По запросу комплектуются в сборные вагоны | |
Мы предлагаем все элементы сборных железобетонных конструкций, предназначенные для строительства или реконструкции градирен. Изделия изготовлены в соответствии с ГОСТом и техническими условиями производителя.
Каждая партия изделий имеет паспорт.
На элементы несущей колоннады, фундаментов, каркаса оросительного устройства нанесены риски, указывающие оси и метки, определяющие места опирания при транспортировке и складировании, а также места стропки, если проектом не предусмотрены для этого монтажные петли.
Сборные элементы поставляются с комплектующими стальными деталями, необходимыми для выполнения сварных соединений.
