Колонны и траверсы эстакад трубопроводов

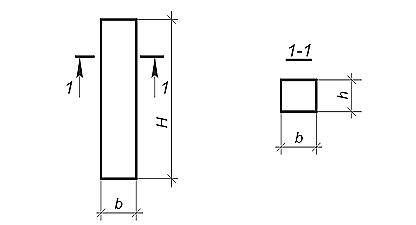

N	Марка изделия	Размеры, мм			Марка бетона	Расход материалов		Масса изделия, т
		H	b	h		Бетон, м3	Сталь, кг
1	К1-1	6200	300	300	400	0,56	116,2	1,4
2	К1-2	6200	300	300	400	0,56	90,3	1,4
3	К2-1	6000	400	400	200	0,96	133,3	2,4
4	К2-2	6000	400	400	200	0,96	100,8	2,4
5	К2-3	6000	400	400	200	0,96	83,8	2,4
6	К2-4	6000	400	400	400	0,96	149,6	2,4
7	К2-5	6000	400	400	400	0,96	166,5	2,4
8	К2-6	6000	400	400	200	0,96	138,6	2,4
9	К3-1	6600	400	400	200	1,06	106,5	2,6
10	К3-2	6600	400	400	200	1,06	90,8	2,6
11	К3-3	6600	400	400	400	1,06	150,2	2,6
12	К3-4	6600	400	400	200	1,06	123,7	2,6
13	К3-5	6600	400	400	400	1,06	223,4	2,6
14	К3-6	6600	400	400	300	1,06	204,5	2,6
15	К3-7	6600	400	400	200	1,06	109,8	2,6
16	К3-8	6600	400	400	200	1,06	94,1	2,6
17	К4-1	7200	400	400	200	1,15	114,6	2,9
18	К4-2	7200	400	400	200	1,15	97,2	2,9
19	К4-3	7200	400	400	400	1,15	199,7	2,9
20	К4-4	7200	400	400	300	1,15	137,5	2,9
21	К4-5	7200	400	400	400	1,15	231,2	2,9
22	К4-6	7200	400	400	400	1,15	220,8	2,9
23	К4-7	7200	400	400	200	1,15	117,9	2,9
24	К4-8	7200	400	400	200	1,15	100,8	2,9
25	К5-1	8400	400	400	200	1,35	156,6	3,4
26	К5-2	8400	400	400	200	1,35	126,3	3,4
27	К5-3	8400	400	400	400	1,35	243,2	3,4
28	К5-4	8400	400	400	400	1,35	200,9	3,4
29	К5-5	8400	400	400	400	1,35	151,6	3,4
30	К5-6	8400	400	400	400	1,35	225,2	3,4
31	К5-7	8400	400	400	400	1,35	353,1	3,4
32	К5-8	8400	400	400	200	1,35	130,6	3,4
33	К6-1	8400	500	400	200	1,68	183	4,2
34	К6-2	8400	500	400	300	1,68	266,8	4,2
35	К6-3	8400	500	400	300	1,68	302,1	4,2
36	К6-4	8400	500	400	200	1,68	187,9	4,2
37	К25-1	5700	400	400	400	0,91	83,9	2,3
38	К25-2	5700	400	400	300	0,91	91,7	2,3
39	К25-3	5700	400	400	200	0,91	109,5	2,3
40	К25-4	5700	400	400	200	0,91	150,9	2,3
41	К25-5	5700	400	400	200	0,91	178,4	2,3
42	К25-6	5700	400	400	300	0,91	117,9	2,3
43	К25-7	5700	400	400	300	0,91	131,2	2,3
44	К25-8	5700	400	400	400	0,91	138,6	2,3
45	К25-9	5700	400	400	400	0,91	196,9	2,3
46	К25-10	5700	400	400	400	0,91	86,9	2,3
47	К25-11	5700	400	400	300	0,91	118,2	2,3
48	К25-12	5700	400	400	300	0,91	134,3	2,3
49	К25-13	5700	400	400	400	0,91	141,9	2,3
50	К26-1	5700	400	500	300	1,14	250,2	2,3
51	К27-1	6300	400	400	200	1,01	111,9	2,5
52	К27-2	6300	400	400	200	1,01	129	2,5
53	К27-3	6300	400	400	200	1,01	166,5	2,5
54	К27-4	6300	400	400	200	1,01	185,5	2,5
55	К27-5	6300	400	400	300	1,01	122,7	2,5
56	К27-6	6300	400	400	300	1,01	153	2,5
57	К27-7	6300	400	400	300	1,01	175	2,5
58	К27-8	6300	400	400	300	1,01	199,8	2,5
59	К27-9	6300	400	400	400	1,01	144,5	2,5
60	К27-10	6300	400	400	400	1,01	181,6	2,5
61	К27-11	6300	400	400	200	1,01	115,3	2,5
62	К27-12	6300	400	400	200	1,01	132,4	2,5
63	К27-13	6300	400	400	300	1,01	159,2	2,5
64	К28-1	6300	400	500	300	1,26	130,1	3,2
65	К28-2	6300	400	500	300	1,26	166,8	3,2
66	К28-3	6300	400	500	300	1,26	177,6	3,2
67	К28-4	6300	400	500	400	1,26	246,8	3,2
68	К28-5	6300	400	500	300	1,26	133,9	3,2
69	К29-1	6300	500	500	400	1,58	210,2	4
70	К29-2	6300	500	500	400	1,58	215,2	4
71	К30-1	6900	400	400	200	1,11	127,4	2,8
72	К30-2	6900	400	400	200	1,11	137,2	2,8
73	К30-3	6900	400	400	200	1,11	177,4	2,8
74	К30-4	6900	400	400	200	1,11	195,9	2,8
75	К30-5	6900	400	400	400	1,11	132,3	2,8
76	К30-6	6900	400	400	400	1,11	169,9	2,8
77	К30-7	6900	400	400	300	1,11	203,9	2,8
78	К30-8	6900	400	400	400	1,11	216,5	2,8
79	К30-9	6900	400	400	400	1,11	165,1	2,8
80	К30-10	6900	400	400	400	1,11	204,4	2,8
81	К30-11	6900	400	400	200	1,11	131,3	2,8
82	К30-12	6900	400	400	200	1,11	140,8	2,8
83	К30-13	6900	400	400	400	1,11	1772,2	2,8
84	К31-1	6900	400	500	300	1,38	140,1	3,5
85	К31-2	6900	400	500	300	1,38	192,7	3,5
86	К31-3	6900	400	500	400	1,38	219,7	3,5
87	К31-4	6900	400	500	400	1,38	305,9	3,5
88	К31-5	6900	400	500	300	1,38	144,5	3,5
89	К31-6	6900	400	500	400	1,38	314	3,5
90	К32-1	6900	500	500	400	1,72	260	4,3
91	К32-2	6900	500	500	400	1,72	266,1	4,3
92	К33-1	8100	400	400	300	1,3	160,3	3,3
93	К33-2	8100	400	400	300	1,3	184,2	3,3
94	К33-3	8100	400	400	300	1,3	224,2	3,3
95	К33-4	8100	400	400	400	1,3	217	3,3
96	К33-5	8100	400	400	400	1,3	224,9	3,3
97	К33-6	8100	400	400	400	1,3	301,5	3,3
98	К33-7	8100	400	400	300	1,3	164,6	3,3
99	К34-1	8100	400	500	200	1,62	243,8	4,1
100	К34-2	8100	400	500	400	1,62	165,1	4,1
101	К34-3	8100	400	500	400	1,62	209,2	4,1
102	К34-4	8100	400	500	300	1,62	260,2	4,1
103	К34-5	8100	400	500	300	1,62	289,6	4,1
104	К34-6	8100	400	500	400	1,62	265,8	4,1
105	К34-7	8100	400	500	400	1,62	295,2	4,1
106	К34-8	8100	400	500	200	1,62	252,4	4,1
107	К34-9	8100	400	500	400	1,62	170,2	4,1
108	К34-10	8100	400	500	300	1,62	295,3	4,1
109	К34-11	8100	400	500	400	1,62	275	4,1
110	К35-1	8100	500	500	400	2,03	301	5,1
111	К35-2	8100	500	500	400	2,03	446,6	5,1
112	К35-3	8100	500	500	400	2,03	-	5,1

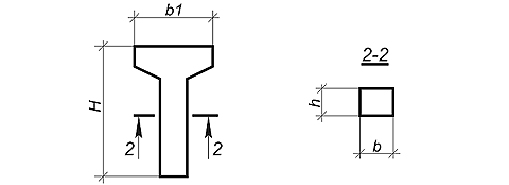

N	Марка изделия	Размеры, мм				Марка бетона	Расход материалов		Масса изделия, т
		H	b	h	b1		Бетон, м3	Сталь, кг
113	К7-1	5800	400	400	2200	400	1,29	201	3,2
114	К7-2	5800	400	400	2200	200	1,29	113	3,2
115	К7-3	5800	400	400	2200	200	1,29	110,5	3,2
116	К7-4	5800	400	400	2200	200	1,29	147,6	3,2
117	К7-5	5800	400	400	2200	400	1,29	123,2	3,2
118	К7-6	5800	400	400	2200	400	1,29	126,8	3,2
119	К7-7	5800	400	400	2200	400	1,29	168,4	3,2
120	К7-8	5800	400	400	2200	300	1,29	198,5	3,2
121	К7-9	5800	400	400	2200	400	1,29	208,2	3,2
122	К7-10	5800	400	400	2200	200	1,29	115,6	3,2
123	К7-11	5800	400	400	2200	200	1,29	113,1	3,2
124	К7-12	5800	400	400	2200	200	1,29	150,4	3,2
125	К7-13	5800	400	400	2200	400	1,29	125,8	3,2
126	К7-14	5800	400	400	2200	400	1,29	129,6	3,2
127	К8-1	5800	500	400	2200	200	1,5	217,3	3,8
128	К8-2	5800	500	400	2200	400	1,5	217,3	3,8
129	К9-1	6200	400	400	2200	200	1,36	144,1	3,4
130	К9-2	6200	400	400	2200	200	1,36	177	3,4
131	К9-3	6200	400	400	2200	200	1,36	191,9	3,4
132	К9-4	6200	400	400	2200	200	1,36	266,3	3,4
133	К9-5	6200	400	400	2200	300	1,36	131,3	3,4
134	К9-6	6200	400	400	2200	300	1,36	157,2	3,4
135	К9-7	6200	400	400	2200	300	1,36	172,2	3,4
136	К9-8	6200	400	400	2200	300	1,36	225,1	3,4
137	К9-9	6200	400	400	2200	400	1,36	179,8	3,4
138	К9-10	6200	400	400	2200	300	1,36	242,7	3,4
139	К9-11	6200	400	400	2200	200	1,36	267,7	3,4
140	К9-12	6200	400	400	2200	300	1,36	194,5	3,4
141	К9-13	6200	400	400	2200	300	1,36	134,7	3,4
142	К9-14	6200	400	400	2200	300	1,36	174,4	3,4
143	К10-1	6200	500	400	2200	300	1,58	165,4	4
144	К10-2	6200	500	400	2200	300	1,58	220,1	4
145	К10-3	6200	500	400	2200	300	1,58	252	4
146	К10-4	6200	500	400	2200	300	1,58	169,9	4
147	К11-1	6800	400	400	2200	200	1,45	143,4	3,6
148	К11-2	6800	400	400	2200	200	1,45	163,2	3,6
149	К11-3	6800	400	400	2200	200	1,45	210	3,6
150	К11-4	6800	400	400	2200	200	1,45	243,6	3,6
151	К11-5	6800	400	400	2200	300	1,45	138,7	3,6
152	К11-6	6800	400	400	2200	300	1,45	167,7	3,6
153	К11-7	6800	400	400	2200	400	1,45	203,8	3,6
154	К11-8	6800	400	400	2200	300	1,45	224,3	3,6
155	К11-9	6800	400	400	2200	400	1,45	199,2	3,6
156	К11-10	6800	400	400	2200	400	1,45	287,3	3,6
157	К11-11	6800	400	400	2200	400	1,45	317,6	3,6
158	К11-12	6800	400	400	2200	400	1,45	167,7	3,6
159	К11-13	6800	400	400	2200	200	1,45	213	3,6
160	К11-14	6800	400	400	2200	300	1,45	141,6	3,6
161	К11-15	6800	400	400	2200	400	1,45	213,2	3,6
162	К12-1	6800	500	400	2200	300	1,7	179,9	4,3
163	К12-2	6800	500	400	2200	400	1,7	248,4	4,3
164	К12-3	6800	500	400	2200	300	1,7	285,3	4,3
165	К12-4	6800	500	400	2200	400	1,7	179,9	4,3
166	К13-1	8000	400	400	2200	300	1,64	195	4,1
167	К13-2	8000	400	400	2200	300	1,64	240,7	4,1
168	К13-3	8000	400	400	2200	300	1,64	312,3	4,1
169	К13-4	8000	400	400	2200	400	1,64	307	4,1
170	К13-5	8000	400	400	2200	400	1,64	384,4	4,1
171	К13-6	8000	400	400	2200	300	1,64	199,5	4,1
172	К14-1	8000	500	400	2200	300	1,94	211,5	4,9
173	К14-2	8000	500	400	2200	300	1,94	257,9	4,9
174	К14-3	8000	500	400	2200	300	1,94	320,9	4,9
175	К14-4	8000	500	400	2200	400	1,94	306,9	4,9
176	К14-5	8000	500	400	2200	300	1,94	360	4,9
177	К14-6	8000	500	400	2200	400	1,94	392,8	4,9
178	К14-7	8000	500	400	2200	400	1,94	430,2	4,9
179	К14-8	8000	500	400	2200	200	1,94	401,6	4,9
180	К14-9	8000	500	400	2200	400	1,94	341,8	4,9
181	К14-10	8000	500	400	2200	300	1,94	278,8	4,9
182	К14-11	8000	500	400	2200	300	1,94	216,6	4,9
183	К15-1	5800	400	400	2200	300	1,32	138,1	3,3
184	К15-2	5800	400	400	2200	300	1,32	181,9	3,3
185	К15-3	5800	400	400	2200	300	1,32	206,3	3,3
186	К15-4	5800	400	400	2200	300	1,32	222	3,3
187	К15-5	5800	400	400	2400	400	1,32	240,6	3,3
188	К15-6	5800	400	400	2400	400	1,32	297,4	3,3
189	К15-7	5800	400	400	2400	400	1,32	206,3	3,3
190	К15-8	5800	400	400	2400	400	1,32	230,6	3,3
191	К15-9	5800	400	400	2400	400	1,32	258,2	3,3
192	К15-10	5800	400	400	2400	300	1,32	140,7	3,3
193	К16-1	5800	500	400	2400	200	1,52	224,6	3,8
194	К16-2	5800	500	400	2400	400	1,52	224,5	3,8
195	К16-3	5800	500	400	2400	400	1,52	247,6	3,8
196	К16-4	5800	500	400	2400	400	1,52	202,5	3,8
197	К16-5	5800	500	400	2400	400	1,52	259,2	3,8
198	К16-6	5800	500	400	2400	200	1,52	228,3	3,8
199	К16-7	5800	500	400	2400	400	1,52	230,5	3,8
200	К17-1	5800	600	400	2400	400	1,73	281,1	4,3
201	К17-2	5800	600	400	2400	400	1,73	287,7	4,3
202	К18-1	6200	500	400	2400	200	1,6	186,2	4
203	К18-2	6200	500	400	2400	200	1,6	225,5	4
204	К18-3	6200	500	400	2400	200	1,6	268,9	4
205	К18-4	6200	500	400	2400	300	1,6	182,1	4
206	К18-5	6200	500	400	2400	300	1,6	259,6	4
207	К18-6	6200	500	400	2400	400	1,6	267,2	4
208	К18-7	6200	500	400	2400	200	1,6	189,1	4
209	К18-8	6200	500	400	2400	200	1,6	228,4	4
210	К18-9	6200	500	400	2400	300	1,6	188,8	4
211	К19-1	6200	600	400	2400	200	1,83	240,1	4,6
212	К19-2	6200	600	400	2400	200	1,83	287,1	4,6
213	К19-3	6200	600	400	2400	300	1,83	275,5	4,6
214	К19-4	6200	600	400	2400	400	1,83	311,3	4,6
215	К19-5	6200	600	400	2400	400	1,83	301,1	4,6
216	К19-6	6200	600	400	2400	400	1,83	354,3	4,6
217	К19-7	6200	600	400	2400	200	1,83	295,9	4,6
218	К20-1	6800	500	400	2400	200	1,72	182,9	4,3
219	К20-2	6800	500	400	2400	300	1,72	247,2	4,3
220	К20-3	6800	500	400	2400	200	1,72	318,9	4,3
221	К20-4	6800	500	400	2400	300	1,72	195,7	4,3
222	К20-5	6800	500	400	2400	300	1,72	292,9	4,3
223	К20-6	6800	500	400	2400	400	1,72	304,2	4,3
224	К20-7	6800	500	400	2400	400	1,72	292,9	4,3
225	К20-8	6800	500	400	2400	300	1,72	325,5	4,3
226	К20-9	6800	500	400	2400	200	1,72	186,3	4,3
227	К20-10	6800	500	400	2400	300	1,72	200,8	4,3
228	К21-1	6800	600	400	2400	200	1,97	268,9	4,9
229	К21-2	6800	600	400	2400	200	1,97	312,5	4,9
230	К21-3	6800	600	400	2400	300	1,97	327,7	4,9
231	К21-4	6800	600	400	2400	400	1,97	380	4,9
232	К21-5	6800	600	400	2400	400	1,97	323,8	4,9
233	К21-6	6800	600	400	2400	300	1,97	403,4	4,9
234	К21-7	6800	600	400	2400	400	1,97	327,7	4,9
235	К21-8	6800	600	400	2400	400	1,97	438,9	4,9
236	К22-1	8000	500	400	2400	300	1,96	252	4,9
237	К22-2	8000	500	400	2400	300	1,96	319,6	4,9
238	К22-3	8000	500	400	2400	300	1,96	256,1	4,9
239	К23-1	8000	600	400	2400	300	2,25	296	5,6
240	К23-2	8000	600	400	2400	300	2,25	317	5,6
241	К23-3	8000	600	400	2400	300	2,25	345,8	5,6
242	К23-4	8000	600	400	2400	300	2,25	412,1	5,6
243	К23-5	8000	600	400	2400	400	2,25	334,9	5,6
244	К23-6	8000	600	400	2400	400	2,25	412,1	5,6
245	К23-7	8000	600	400	2400	400	2,25	420,8	5,6
246	К23-8	8000	600	400	2400	400	2,25	296	5,6
247	К23-9	8000	600	400	2400	300	2,25	377,1	5,6
248	К23-10	8000	600	400	2400	300	2,25	348,3	5,6
249	К23-11	8000	600	400	2400	400	2,25	454,3	5,6
250	К23-12	8000	600	400	2400	400	2,25	479,7	5,6
251	К23-13	8000	600	400	2400	300	2,25	307,7	5,6
252	К23-14	8000	600	400	2400	300	2,25	355,1	5,6
253	К24-1	8000	600	500	2400	300	-	327,5	-
254	К24-2	8000	600	500	2400	300	-	438	-
255	К24-3	8000	600	500	2400	300	-	465,4	-
256	К24-4	8000	600	500	2400	300	-	481,9	-
257	К24-5	8000	600	500	2400	300	-	492,8	-
258	К24-6	8000	600	500	2400	300	-	481,8	-

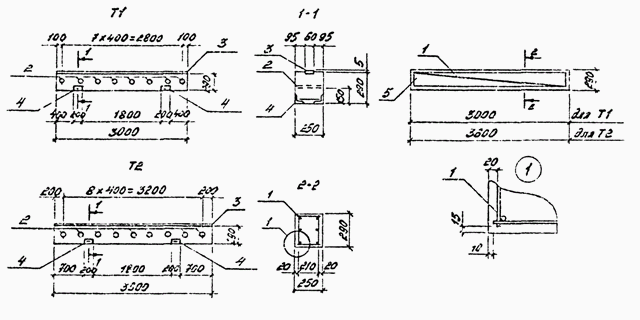

Наименование товара:	Длина	Ширина	Высота	Объем бетона
Т 1	3000 мм.	250 мм.	290 мм.	0,22 м3.
Т 2-1	3600 мм.	250 мм.	290 мм.	0,26 м3.
Т 2-2	3600 мм.	250 мм.	290 мм.	0,26 м3.
Т 3-1	4200 мм.	250 мм.	290 мм.	0,31 м3.
Т 3-2	4200 мм.	250 мм.	290 мм.	0,31 м3.
Т 4-1	4800 мм.	250 мм.	290 мм.	0,35 м3.
Т 4-2	4800 мм.	250 мм.	290 мм.	0,35 м3.
Т 5-1	4800 мм.	250 мм.	500 мм.	0,6 м3.
Т 5-2	4800 мм.	250 мм.	500 мм.	0,6 м3.
Т 5-3	4800 мм.	250 мм.	500 мм.	0,6 м3.
Т 6-1	6000 мм.	250 мм.	500 мм.	0,75 м3.
Т 6-2	6000 мм.	250 мм.	500 мм.	0,75 м3.
Т 6-3	6000 мм.	250 мм.	500 мм.	0,75 м3.
Т 6-4	6000 мм.	250 мм.	500 мм.	0,75 м3.
Т 7-1	7800 мм.	250 мм.	500 мм.	1 м3.
Т 7-2	7800 мм.	250 мм.	500 мм.	1 м3.
Т 7-3	7800 мм.	250 мм.	500 мм.	1 м3.
Т 7-4	7800 мм.	250 мм.	500 мм.	1 м3.
Т 7-5	7800 мм.	250 мм.	500 мм.	1 м3.
Т 7-6	7800 мм.	250 мм.	500 мм.	1 м3.
Т 7-7	7800 мм.	250 мм.	500 мм.	1 м3.
Т 8-1	2400 мм.	400 мм.	500 мм.	0,48 м3.
Т 8-2	2400 мм.	400 мм.	500 мм.	0,48 м3.

К магистральным относятся протяженные трубопроводы большого диаметра. В соответствии со СНиП 2.05.06-85 "Магистральные трубопроводы", надземная прокладка трубопроводов или их отдельных участков допускается в пустынных и горных районах, болотистых местностях, районах горных выработок, оползней и районах распространения вечномерзлых грунтов, на неустойчивых грунтах, а также на переходах через естественные и искусственные препятствия.

К технологическим относятся трубопроводы, предназначенные для транспортирования различных веществ (сырья, воды, промежуточных и конечных продуктов), необходимых для ведения технологического процесса или эксплуатации оборудования в пределах промышленных предприятий. Опоры и эстакады под технологические трубопроводы представляют собой инженерные сооружения, предназначенные для размещения технологических трубопроводов.

Так как трубопроводы формируются с помощью отдельно стоящих стоек и эстакад, это предполагает применение качественного железобетона. Мы предлагаем унифицированные элементы эстакад: колонны К и траверсы Т. Конструкции изготавливаются из тяжёлого бетона, стойкого к агрессивной окружающей среде. Армируются изделия стальными каркасами, защищёнными от коррозии слоем бетона не менее двух сантиметров.
