Унифицированные сборно-монолитные конструкции заглубленных помещений с перекрытием балочного типа

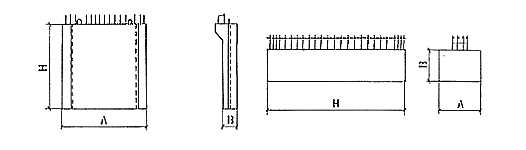

| Наименов. продукции | Нормативно техническая документация | № Рис | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозостой кость | Водонепрони цаемость | Класс бетона | Вагонная норма, шт | Тип подвижного состава | ||
| Н | А | В | ||||||||||
| Панель стеновая ПС1-1А-ПС1-10А | Серия У-01-01/80.1 | 1 | 3650 | 2980 | 350 | 3,8 | 9,5 | F150-200 | W2-8 | В15 | По запросу комплектуются в сборные вагоны | |
| Панель стеновая ПС2-1-ПС2-6 | Серия У-01-01/80.1 | 1 | 3650 | 2980 | 350 | 3,75 | 9,4 | F150-200 | W2-8 | В15 | ||
| Панель стеновая доборная ПСД1-4 | Серия У-01-01/80.1 | 1 | 3650 | 1480 | 350 | 1,65 | 4,1 | F150-200 | W2-8 | В15 | ||
| Панель стеновая доборная ПСД2-1 | Серия У-01-01/80.1 | 1 | 3650 | 1480 | 350 | 1,65 | 4,1 | F150-200 | W2-8 | В15 | ||
| Балка Б1-Б10 | Серия У-01-01/80.1 | 2 | 5700 | 800 | 600 | 2,73 | 6,8 | F150-200 | W2-8 | В15< | ||
| Плита П1-1-П1-4 | Серия У-01-01/80.1 | 3 | 5670 | 2980 | 100 | 2,36 | 6,0 | F150-200 | W2-8 | В15 |
| Плита П2-1-П2-6 | Серия У-01-01/80.1 | 3 | 5470 | 2980 | 100 | 2,23 | 5,8 | F150-200 | W2-8 | В15 |
Мы предлагаем данные железобетонные конструкции, изготовляемые из тяжелого бетона по типовой проектной документации серии У-01-01/80 и предназначенные для заглубленных помещений гражданской обороны (убежищ) классов А-II-А-IV с перекрытием балочного типа.
Конструкции подразделяют на следующие типы:
- ПС - основные стеновые панели;
- ПСД - доборные стеновые панели;
- Б - балки перекрытия;
- П - плиты перекрытия.
Конструкции представленных в каталоге заглубленных помещений были спроектированы с учетом Положений СНИП 2.11.77 «Защитные сооружения гражданской обороны». Все встроенные помещения проектировались для размещения их в подвальных и цокольных этажах многоэтажных производственных зданий.
