Сваи железобетонные вибрированные, квадратного сечения, длиной до 12 метров.
| Наименование продукции |
Нормативно техническая документация |
Размеры, мм |
Объем ед. м3 |
Масса ед. тн |
Моро зостой кость |
Водо непрони цаемость |
Класс бетона |
Вагонная норма, шт |
||
| L | b | |||||||||
| Сваи вибрированные для фундаментов опор ЛЭП сечением 250, 350 мм | ||||||||||
| С25-1-6-0, 1, Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
6000 | 250 | 0,37 | 0,98 | F150-200 | W4-8 | В25 | 68 | |
| С25-2-6-0, 1, Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
6000 | 250 | 0,37 | 1,02 | F150-200 | W4-8 | В25 | 68 | |
| С25-1-8-0, 1, Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
8000 | 250 | 0,49 | 1,3 | F150-200 | W4-8 | В25 | 48 | |
| С25-2-8-0, 1, Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
8000 | 250 | 0,49 | 1,4 | F150-200 | W4-8 | В25 | 48 | |
| С35-1-8-0,1,2,Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
8000 | 350 | 0,96 | 2,4 | F150-200 | W4-8 | В25 | 24-27 | |
| С35-2-8-0,1,2,Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
8000 | 350 | 0,96 | 2,6 | F150-200 | W4-8 | В25 | 24-27 | |
| С35-1-10-0,1,2,Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
10000 | 350 | 1,2 | 3,0 | F150-200 | W4-8 | В25 | 20 | |
| С35-2-10-0,1,2,Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
10000 | 350 | 1,2 | 3,2 | F150-200 | W4-8 | В25 | 20 | |
| С35-1-12-0,1,2,Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
12000 | 350 | 1,44 | 3,6 | F150-200 | W4-8 | В25 | 16 | |
| С35-2-12-0,1,2,Н |
Серия 3.407-115 в.4 ТУ 5800-001-00113371-2001 |
12000 | 350 | 1,44 | 3,9 | F150-200 | W4-8 | В25 | 16 | |
| Сваи центрифугированные для фундаментов опор ЛЭП диаметром — 560 мм | ||||||||||
| ЦС56.13-2 | Серия 3.407.9-146 | 13000 | 1,25 | 3,22 | В40 | |||||
| ЦС56.13-1 | Серия 3.407.9-146 | 13000 | 1,25 | 3,22 | В40 | |||||
| ЦС56.11-2 | Серия 3.407.9-146 | 11000 | 1,05 | 2,72 | В40 | |||||
| ЦС56.11-1 | Серия 3.407.9-146 | 11000 | 1,05 | 2,72 | В40 | |||||
| ЦС56.9-2 | Серия 3.407.9-146 | 9000 | 0,83 | 2,17 | В40 | |||||
| ЦС56.9-1 | Серия 3.407.9-146 | 9000 | 0,83 | 2,17 | В40 | |||||
| ЦС56.7-2 | Серия 3.407.9-146 | 7000 | 0,7 | 1,84 | В40 | |||||
| ЦС56.7-1 | Серия 3.407.9-146 | 7000 | 0,7 | 1,84 | В40 | |||||

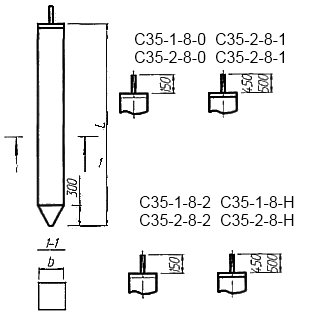

Каждый типоразмер железобетонной сваи может выпускаться в двух вариантах армирования. Для установки свай в грунт и использования их в составе различных фундаментах предусмотрено 4 типа оголовков: штырь, длинный болт, два болта и металлический лист. В четвертом варианте исполнения оголовка, к листу может быть приварено (по желанию заказчика) 2 типа наголовников (с двумя или четырьмя болтами для крепления сваи с другими элементами конструкции) или прикреплены болтами, пропущенными через отверстие в свае.
