Фундаменты под металлические опоры ВЛ 35-500 кВ, 750кВ

Фундаменты под металлические опоры ВЛ 35 -750кВ

Наименов. продукции	Штрих-код EAN-13	Размеры, мм			Объем ед. м³	Масса ед. тн	Морозо стой кость	Водoне проница емость	Класс бетона	Вагон ная норма, шт
Наименов. продукции	Штрих-код EAN-13	t	b	h	Объем ед. м³	Масса ед. тн	Морозо стой кость	Водoне проница емость	Класс бетона	Вагон ная норма, шт
Фундаменты под металлические опоры ВЛ 35 -750кВ по серии 3.407-115
Ф1-2	4814974000531	1200	300	2700	0,59	1,5	F150-200	W4-8	В30	24
ФК1-2	4814974000548	1200	300	2200	0,54	1,4	F150-200	W4-8	В30	24
Ф2-2	4814974000555	1500	400	2700	0,96	2,4	F150-200	W4-8	В30	14
Ф3-2	4814974000579	1800	400	2700	1,17	2,9	F150-200	W4-8	В30	12
Ф4-2	4814974000593	2100	400	2700	1,36	3,4	F150-200	W4-8	В30	9
Ф4-4	4814974000616	2100	400	2700	1,36	3,4	F150-200	W4-8	В30	9
Ф5-2	4814974000630	2400	400	3200	1,79	4,5	F150-200	W4-8	В30	9
Ф5-4	4814974000654	2400	400	3200	1,79	4,5	F150-200	W4-8	В30	9
Ф6-4	4814974000685	2700	450	3200	2,24	5,8	F150-200	W4-8	В30	6
Ф1-А	4814974000708	1500	400	3200	1,0	2,5	F150-200	W4-8	В30	12
Ф2-А	4814974000722	1800	400	3200	1,2	3,0	F150-200	W4-8	В30	12
Ф3-А, Ф3-А-350	4814974000746	2100	400	3400	1,7	4,3	F150-200	W4-8	В30	9
Ф4-А, Ф4-А-350	4814974000753	2400	400	3400	2,0	5,0	F150-200	W4-8	В30	6
Ф5-А, Ф5-А-48, Ф5-А-350	4814974000760	2700	450	3400	2,5	6,5	F150-200	W4-8	В30	6
Ф6-А, Ф6-А-48, Ф6-А-350	4814974000777	3000*2020	520	3400	2,7	6,8	F150-200	W4-8	В30	6; 4+8
Ф3-Ам	4814974000784	2100	400	3115	1,7	4,3	F150-200	W4-8	В30	9
Ф4-Ам	4814974000791	2400	400	3115	2,0	5,0	F150-200	W4-8	В30	6
Ф5-Ам	4814974000807	2700	450	3115	2,5	6,3	F150-200	W4-8	В30	6
Ф6-Ам	4814974000814	3000*2020	520	3115	2,7	6,9	F150-200	W4-8	В30	6; 4+8
Ф3-А5	4814974000869	2100	400	3400	1,8	4,5	F150-200	W4-8	В30	9
Ф5-А5, Ф5-А5-48	4814974000876	2700	450	3400	2,5	6,25	F150-200	W4-8	В30	6
Ф3-05		1800	400	2700	1,17	2,9	F150-200	W4-8	В30	12
Ф4-05	4814974000890	2000	400	2700	1,33	3,4	F150-200	W4-8	В30	9

Наименов. продукции	Плита	Стойка	Размеры, мм			Объем ед. м³	Масса ед. тн	Морозо стой кость	Водoне проница емость	Класс бетона	Вагон ная норма, шт
Наименов. продукции	Плита	Стойка	L	b	h	Объем ед. м³	Масса ед. тн	Морозо стой кость	Водoне проница емость	Класс бетона	Вагон ная норма, шт
Фундаменты под металлические опоры ВЛ 35 -750кВ по серии 3.407.1-144
Ф1.5*1.5-2	П1,5*1,5	К2,3-2	1500	1500	2700	0,8	2,0	F150-200	W4-8	В30	8; 16; 24; 32
Ф1,5*1-2	П1,5*1	К2,3-2	1500	1000	2700	0,7	1,7	F150-200	W4-8	В30	8; 16; 24; 32
Ф1,5*2,2-2	П1,5*2,2	К2,3-2	1500	2200	2700	1,0	2,5	F150-200	W4-8	В30	8; 16; 24; 32
Ф2,7*3,5-4	П2,7*3,5	К2,6-4	2700	3500	3200	2,8	6,88	F150-200	W4-8	В30	6; 9
Ф2,7*3,5-А	П2,7*3,5-А	К2,6-4А	2700	3500	3200	2,8	6,88	F150-200	W4-8	В30	6; 9
Ф2,7*3,5-А5	П2,7*3,5-А5	К2,6-4,5	2700	3500	3200	2,8	6,88	F150-200	W4-8	В30	6; 9
Ф2,7*4,5-4	П2,7*4,5	К2,6-4	2700	4500	3200	3,3	8,2	F150-200	W4-8	В30	2; 4; 6
Ф2,7*4,5-А	П2,7*4,5-А	К2,6-4А	2700	4500	3200	3,3	8,2	F150-200	W4-8	В30	2; 4; 6
Ф2,7*4,5-А-350	П2,7*4,5-А5	К2,6-4А-350	2700	4500	3200	3,3	8,2	F150-200	W4-8	В30	2; 4; 6
Ф2,7*4,5-А5	П2,7*4,5-А5	К2,6-4,5	2700	4500	3200	3,3	8,2	F150-200	W4-8	В30	2; 4; 6
Ф2*1,6-А	П2*1,6-А	К2,7-4	2000	1600	3200	1,35	3,3	F150-200	W4-8	В30	6; 12
Ф2*2,1-2	П2*2,1	К2,7-2	2000	2100	3200	1,49	3,73	F150-200	W4-8	В30	14
Ф2*2,1-4	П2*2,1	К2,7-4	2000	2100	3200	1,49	3,73	F150-200	W4-8	В30	14
Ф2*2,3-А	П2*2,3-А	К2,7-4	2000	2300	3200	1,7	4,1	F150-200	W4-8	В30	4; 8; 12
Ф2*2,3-А-350	П2*2,3-А	К2,7*4А-350	2000	2300	3200	1,7	4,1	F150-200	W4-8	В30	4; 8; 12
Ф2*2,3-А5	П2*2,3-А	К2,7-4,5	2000	2300	3200	1,7	4,1	F150-200	W4-8	В30	4; 8; 12
Ф2*2,8-2	П2*2,8	К2,7-2	2000	2800	3200	1,75	4,3	F150-200	W4-8	В30	2; 4; 6; 8; 12
Ф2*2,8-4	П2*2,8	К2,7-4	2000	2800	3200	1,75	4,3	F150-200	W4-8	В30	2; 4; 6; 8; 12
Ф2*3,0-А	П2*3,0-А	К2,7-4Б	2000	3000	3200	1,9	4,65	F150-200	W4-8	В30	2; 4; 6; 8; 12
Ф2*3,0-А-350	П2*3,0-А	К2,7-4Б-350	2000	3000	3200	1,9	4,65	F150-200	W4-8	В30	2; 4; 6; 8; 12
Ф2*3,5-4	П2*3,5	К2,7-4А	2000	3500	3200	2,15	5,3	F150-200	W4-8	В30	6; 9
Ф2*3,6-А	П2*3,6-А	К2,7-4Б	2000	3600	3200	2,15	5,3	F150-200	W4-8	В30	6; 9
Ф2*3,6-А-350	П2*3,6-А	К2,7-4Б-350	2000	3600	3200	2,15	5,3	F150-200	W4-8	В30	6; 9
Ф2*3,6-А5	П2*3,6-А5	К2,7-4,5	2700	2700	3200	2,15	5,3	F150-200	W4-8	В30	6; 9
ФП2,7*2,7-А	П2,7*2,7-А	К4,6-4А	2700	2700	5200	2,8	6,9	F150-200	W4-8	В30	10
ФП2,7*2,7-А-350	П2,7*2,7-А	К4,6-4А-350	2700	2700	5200	2,8	6,9	F150-200	W4-8	В30	10
ФП2,7*2,7-А5	П2,7*2,7-А5	К4,6-4,5	2700	2700	5200	2,8	6,9	F150-200	W4-8	В30	10
ФП2,7*4,2-А	П2,7*4,2-А	К4,6-4А	2700	4200	5200	3,55	8,8	F150-200	W4-8	В30	2; 4; 6
ФП2,7*4,2-А-350	П2,7*4,2-А	К4,6-4А-350	2700	4200	5200	3,55	8,8	F150-200	W4-8	В30	2; 4; 6
ФП2,7*4,2-А5	П2,7*4,2-А5	К4,6-4,5	2700	4200	5200	3,55	8,8	F150-200	W4-8	В30	2; 4; 6
ФП2*3,5-2	П2*3,5	К4,6-2	2000	3500	5100	2,5	6,2	F150-200	W4-8	В30	4; 8
ФП2*3,5-4	П2*3,5	К4,6-4	2000	3500	5100	2,5	6,2	F150-200	W4-8	В30	4; 8

Наименов. продукции	Штрих-код EAN-13	Объем ед. м³	Масса ед. тн	Морозо стой кость	Водoне проница емость	Класс бетона	Вагон ная норма, шт
Фундаменты под металлические опоры ВЛ 35 -750кВ по проекту 13478 ТМ
Ф2-2-с	4814974000562	0,96	2,4	F150-200	W4-8	B27,5	14
Ф3-2-с	4814974000586	1,17	2,9	F150-200	W4-8	B27,5	12
Ф4-2-с	4814974000609	1,36	3,4	F150-200	W4-8	B27,5	9
Ф4-4-с	4814974000623	1,36	3,4	F150-200	W4-8	B27,5	9
Ф5-2-с	4814974000647	1,79	4,5	F150-200	W4-8	B27,5	9
Ф5-4-с	4814974000661	1,79	4,5	F150-200	W4-8	B27,5	9
Ф6-4-с	4814974000692	2,24	5,8	F150-200	W4-8	B27,5	6
Ф1-Ас	4814974000715	1,0	2,5	F150-200	W4-8	B27,5	12
Ф2-Ас	4814974000739	1,2	3,0	F150-200	W4-8	B27,5	12
Ф3-Ам-с	4814974000821	1,7	4,3	F150-200	W4-8	B27,5	9
Ф4-Ам-с	4814974000838	2,0	5,0	F150-200	W4-8	B27,5	6
Ф5-Ам-с	4814974000845	2,5	6,3	F150-200	W4-8	B27,5	6
Ф6-Ам-с	4814974000852	2,7	6,9	F150-200	W4-8	B27,5	6; 4+8

Наименов. продукции	Состав изд.	Размеры, мм			Объем ед. м³	Масса ед. тн	Морозо стой кость	Водoне проница емость	Класс бетона	Вагон ная норма, шт
Наименов. продукции	Состав изд.	a	b	h	Объем ед. м³	Масса ед. тн	Морозо стой кость	Водoне проница емость	Класс бетона	Вагон ная норма, шт
Фундаменты составные и повышенные под металлические опоры ВЛ 35 -500кВ по серии 3.407-115
ФС1-А	Ф6-А+Д-7	3000	2020	3400	2,7	6,9	F200	W4-6	М400	4
ФС1-А	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	8
ФС1-А-48	Ф6-А+Д-7А	3000	2020	3400	2,7	6,9	F200	W4-6	М400	4
ФС1-А-48	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	8
ФС1-А-350	Ф6-А+Д-8	3000	2020	3400	2,7	6,9	F200	W4-6	М400	4
ФС1-А-350	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	8
ФС2-А	Ф6-А+Д-7	3000	2020	3400	2,7	6,8	F200	W4-6	М400	4
ФС2-А	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	8
ФС2-А-48	Ф6-А+Д-7А	3000	2020	3400	2,7	6,9	F200	W4-6	М400	4
ФС2-А-48	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	8
ФС2-А-350	Ф6-А+Д-8	3000	2020	3400	2,7	6,9	F200	W4-6	М400	4
ФС2-А-350	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	8
ФС1-АМ	Ф6-Ам	3000	2020	3115	2,7	6,9	F200	W4-6	М400	8
ФС1-АМ	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	8
ФС2-АМ	Ф6-Ам	3000	2020	3115	2,7	6,9	F200	W4-6	М400	8
ФС2-АМ	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	8
ФПС5-А	Ф5-А	2700	2700	3115	2,5	6,5	F200	W4-6	М400	8
ФПС5-А	СФ1-Н+Д-7	400	400	2140	0,27	0,8	F200	W4-6	М400	8
ФПС5-А (в сборе)	Ф5-А	2700	2700	5160	2,77	7,3	F200	W4-6	М400	4
ФПС5-А (в сборе)	СФ1-Н+Д-7	2700	2700	5160	2,77	7,3	F200	W4-6	М400	4
ФПС5-А-48	Ф5-А	2700	2700	3115	2,5	6,5	F200	W4-6	М400	8
ФПС5-А-48	СФ1-Н+Д-7А	400	400	2140	0,27	0,8	F200	W4-6	М400	8
ФПС5-А-48 (в сборе)	Ф5-А	2700	2700	5160	2,77	7,3	F200	W4-6	М400	4
ФПС5-А-48 (в сборе)	СФ1-Н+Д-7А	2700	2700	5160	2,77	7,3	F200	W4-6	М400	4
ФПС5-А-350	Ф5-А	2700	2700	3115	2,5	6,5	F200	W4-6	М400	6
ФПС5-А-350	СФ1-Н+Д-8	400	400	2170	0,27	0,9	F200	W4-6	М400	6
ФПС5-А-350 (в сборе)	Ф5-А	2700	2700	5160	2,77	7,4	F200	W4-6	М400	4
ФПС5-А-350 (в сборе)	СФ1-Н+Д-8	2700	2700	5160	2,77	7,4	F200	W4-6	М400	4
ФПС6-2	Ф6-НС	2700	2700	3200	2,24	5,6	F200	W4-6	М400	6
ФПС6-2	СФ1-2	400	400	1800	0.27	0.7	F200	W4-6	М400	6
ФПС6-2 (в сборе)	Ф6-НС	2700	2700	5000	2,51	6,3	F200	W4-6	М400	4
ФПС6-2 (в сборе)	СФ1-2	2700	2700	5000	2,51	6,3	F200	W4-6	М400	4
ФПС6-4	Ф6-НС	2700	2700	3200	2,24	5,6	F200	W4-6	М400	6
ФПС6-4	СФ1-4	400	400	1800	0.27	0.7	F200	W4-6	М400	6
ФПС6-4 (в сборе)	Ф6-НС	2700	2700	5000	2,51	6,3	F200	W4-6	М400	4
ФПС6-4 (в сборе)	СФ1-4	2700	2700	5000	2,51	6,3	F200	W4-6	М400	4
ФСС1-4	ПФ1-2с	3500	2700	900	2,05	5,1	F200	W4-6	М400	6
ФСС1-4	СФ4-4с	400	400	2300	0,37	0,92	F200	W4-6	М400	6
ФСС1-4 (в сборе)	ПФ1-2с	3500	2700	3200	2,42	6,05	F200	W4-6	М400	3
ФСС1-4 (в сборе)	СФ4-4с	3500	2700	3200	2,42	6,05	F200	W4-6	М400	3
ФСС2-4	ПФ2-2с	4500	2700	900	2,62	6,5	F200	W4-6	М400	4
ФСС2-4	СФ4-4с	400	400	2300	0,37	0,92	F200	W4-6	М400	4
ФСС2-4 (в сборе)	ПФ2-2с	4500	2700	3200	2,99	7,42	F200	W4-6	М400	2
ФСС2-4 (в сборе)	СФ4-4с	4500	2700	3200	2,99	7,42	F200	W4-6	М400	2
ФСП1-А	Ф6-А	3000	2020	3115	2,7	6,9	F200	W4-6	М400	3
	СФ1-Нт+Д-7	400	400	2140	0.28	0.8	F200	W4-6	М400	6
	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	3
ФСП1-А (в сборе)	Ф6-А+СФ1-Нт+Д-7	3000	2020	5160	2,98	7,7	F200	W4-6	М400	-
ФСП1-А (в сборе)	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	-
ФСП1-А-48	Ф6-А	3000	2020	3115	2,7	6,9	F200	W4-6	М400	3
	СФ1-Нт+Д-7А	400	400	2140	0.28	0.8	F200	W4-6	М400	6
	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	3
ФСП1-А-48 (в сборе)	Ф6-А+СФ1-Нт+Д-7А	3000	2020	5160	2,98	7,7	F200	W4-6	М400	-
ФСП1-А-48 (в сборе)	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	-
ФСП1-А-350	Ф6-А	3000	2020	3115	2,7	6,9	F200	W4-6	М400	3
	СФ1-Нт+Д-8	400	400	2170	0.28	0.9	F200	W4-6	М400	6
	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	3
ФСП1-А-350 (в сборе)	Ф6-А+СФ1-Нт+Д-8	3000	2020	5160	2,98	7,8	F200	W4-6	М400	-
ФСП1-А-350 (в сборе)	ПН1-А (2 шт.)	3000	1700	380	0.76	1.9	F200	W4-6	М300	-
ФСП2-А	Ф6-А	3000	2020	3115	2,7	6,9	F200	W4-6	М400	3
	СФ1-Нт+Д-7	400	400	2140	0.28	0.8	F200	W4-6	М400	6
	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	3
ФСП2-А (в сборе)	Ф6-А+СФ1-Нт+Д-7	3000	2020	5160	2,98	7,7	F200	W4-6	М400	-
ФСП2-А (в сборе)	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	-
ФСП2-А-48	Ф6-А	3000	2020	3115	2,7	6,9	F200	W4-6	М400	3
	СФ1-Нт+Д-7А	400	400	2140	0.28	0.8	F200	W4-6	М400	6
	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	3
ФСП2-А-48 (в сборе)	Ф6-А+СФ1-Нт+Д-7А	3000	2020	5160	2,98	7,7	F200	W4-6	М400	-
ФСП2-А-48 (в сборе)	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	-
ФСП2-А-350	Ф6-А	3000	2020	3115	2,7	6,9	F200	W4-6	М400	3
	СФ1-Нт+Д-8	400	400	2170	0.28	0.9	F200	W4-6	М400	6
	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	3
ФСП2-А-350 (в сборе)	Ф6-А+СФ1-Нт+Д-8	3000	2020	5160	2,98	7,8	F200	W4-6	М400	-
ФСП2-А-350 (в сборе)	ПН2-А (2 шт.)	3000	2200	380	0,97	2,4	F200	W4-6	М300	-
ФПС5-А5	Ф5-А5	2700	2700	3115	2,5	6,3	F200	W4-6	М400	8
ФПС5-А5	СФ1-Н+Д-17	400	400	2140	0,27	0,8	F200	W4-6	М400	8
ФПС5-А5 (в сборе)	Ф5-А5	2700	2700	5250	2,77	7,1	F200	W4-6	М400	4
ФПС5-А5 (в сборе)	СФ1-Н+Д-17	2700	2700	5250	2,77	7,1	F200	W4-6	М400	4

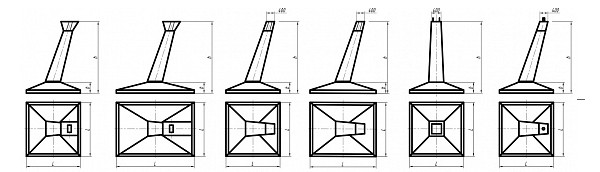

Железобетонные фундаменты используются при установке опор линий электропередач напряжением 35-500 кВ. Они имеют несколько разновидностей:

монолитные грибовидные подножники с вертикальной или наклонной стойкой;
различные составные фундаменты;
сваи из напряженного и ненапряженного железобетона.

Конструкция фундаментов выбирается в соответствии с типом опоры, действующей на фундамент нагрузкой, а также характеристикой грунта, в который будет заделан фундамент. Железобетонный фундамент повышает устойчивость ЛЭП к воздействию ветровой нагрузки и обязателен в случаях, когда монтируемые ЛЭП превышают высоту 6 метров.

У нас можно не только заказать фундаменты опор, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно узнать цену железобетонных фундаментов и рассчитать общую стоимость заказа.
