ПА2-1

Анкерные плиты и ригели для закрепления опор ЛЭП

Наименование фундамента	ПА2-1
Нормативно-техническое обозначение	серия 3.407-115 в.5 / ТУ 5800-001-00113371-2001
L,мм длина подошвы	2000
h,мм высота подошвы	600
b,мм ширина подошвы	1500
Объем, м3	0,65
Масса, тн	1,6
Морозостойкость	F150-200
Водонепроницаемость	W4-8
Класс бетона	В22.5
Вагонная норма, шт	24

Анкерные, опорные и подкладные плиты являются типовыми конструкциями для установки опор ВЛ.

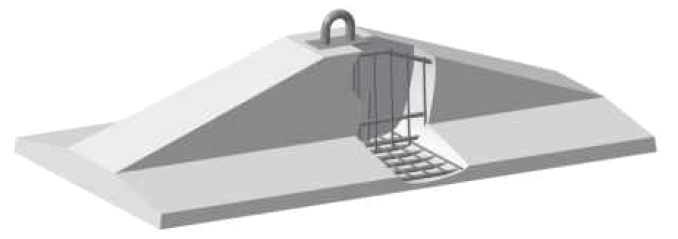

Анкерная плита ПА для фиксации оттяжек стальных или железобетонных опор ЛЭП изготавливается в виде монолитной железобетонной прямоугольной конструкции. Имеет продольное ребро жёсткости по центру.

Анкерная плита изготавливается из тяжёлого бетона В30, что обеспечивает высокую прочность и долгий срок службы изделия.
