Сваи сплошного квадратного сечения с ненапрягаемой арматурой сечением 300,350 и 400 длинной до 12м
| Наименов. продукции | № Рис | Нормативно техническая документация | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо стойкость | Водонепрони цаемость | Класс бетона | Вагонная норма, м3 | Тип подвижного состава | ||
| L | a | b | ||||||||||
| С30.30 - С120.30 | 1 | Серия 1.011.1 - 10 в 1 | 3000-12000 | 300 | 250 | 0,28 - 1,09 | 0,7 - 2,73 | F50 | W4-8 | В15-20 | 25 | Платф.(полув.) |
| C40.35 - С120.35 | 1 | Серия. 1.011.1 - 10 в 1 | 4000-12000 | 350 | 300 | 0,49 - 1,49 | 1,2 - 3,73 | F50 | W4-8 | В15-20 | 25 | Платф.(полув.) |
| C40.40 - С120.40 | 1 | Серия.1.011.1 - 10 в 1 | 4000-12000 | 400 | 350 | 0,64 - 1,92 | 1,6 - 4,8 | F50 | W4-8 | В20 | 25 | Платф.(полув.) |
| СП30.30 - СП120.30 | 1 | Серия. Б 1.011.1 - 1.99 | 3000-12000 | 300 | 250 | 0,28 - 1,09 | 0,7 - 2,73 | F50 | W4-8 | В15-20 | 25 | Платф.(полув.) |
| CП40.35 - СП120.35 | 1 | Серия. Б 1.011.1 - 1.99 | 4000-12000 | 350 | 300 | 0,49 - 1,49 | 1,2 - 3,73 | F50 | W4-8 | В15-20 | 25 | Платф.(полув.) |
| CП40.40 - СП120.40 | 1 | Серия.Б 1.011.1 - 1.99 | 4000-12000 | 400 | 350 | 0,64 - 1,92 | 1,6 - 4,8 | F50 | W4-8 | В20 | 25 | Платф.(полув.) |
| С140.30-Св - С240.30-Св* | 2 | Серия. 1.011.1 - 10 в 8 | 14000-24000 | 300 | 1,27-2,17 | 3,17-5,42 | F50 | W4-8 | В25 | 25 | Платф.(полув.) | |
| С140.35-Св - С240.35-Св* | 2 | Серия. 1.011.1 - 10 в 8 | 14000-24000 | 350 | 1,73-2,95 | 4,33-7,38 | F50 | W4-8 | В25 | 25 | Платф.(полув.) | |
| Г-35-8,10,12** | 3 | 9496 тм-т 4-10 | 8000-12000 | 350 | 0,98-1,47 | 2,4-3,67 | F150-200 | W4-8 | В22,5 | 25 | Платф.(полув.) | |
* - сваи составные сплошного квадратного сечения с ненапрягаемой арматурой
** - грузовая балка.
Сваи предназначены для свайных фундаментов зданий и сооружений во всех климатических районах, в том числе в районах распространения вечномерзлых грунтов. Область применения свай по грунтовым условиям в соответствии с требованиями обязательного приложения к ГОСТ 19804-89.
Примеры маркировки по (Серии 1.011.1 - 10 в 1):С 80.30-2.1.у
Примеры маркировки по (Серия. Б 1.011.1 - 1.99):
СП 80.30-2.1.у
| тип армирования | Диаметр и класс продольной арматуры |
| 1 | 10АI |
| 3 | 10AIII |
| 6 | 12AIII |
| 8 | 14AIII |
| 9 | 16AIII |
| 10 | 18AIII |
| 11 | 20AIII |
| 12 | 22AIII |
| 13 | 25AIII |

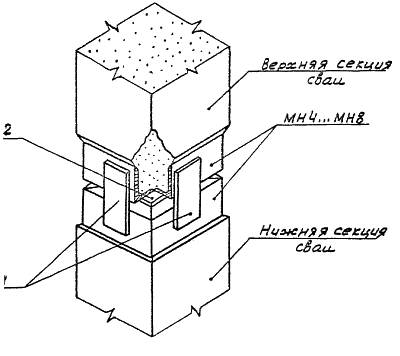

| Марка составной сваи | Поз. | Наименование | Кол. | Обозначение | Масса, кг |
| С140.30-Св - С240.30-Св | 1 | Накладка Н1 | 4 | 1.011.1-10.8-2002 | 8,18 |
| 2 | Прокладка ПС | 1 | 1.011.1-10.8-2002 | ||
| С140.35-Св - С240.35-Св | 1 | Накладка Н2 | 4 | 1.011.1-10.8-2002 | 10,66 |
| 2 | Прокладка ПС | 1 | 1.011.1-10.8-2002 |
Накладки Н1 и прокладка ПС в комплект к сваям не входят, но по желанию заказчика могут быть изготовлены, за дополнительную оплату.
| Марка сваи | Марка верхней секции | Марка нижней секции |
| С140.30-Св | С60.30-ВСв.2 | С80.30-НСв.2 |
| С150.30-Св | С70.30-ВСв.2 | С80.30-НСв.2 |
| С160.30-Св | С80.30-ВСв.2 | С80.30-НСв.2 |
| С170.30-Св | С50.30-ВСв.2 | С120.30-НСв.3 |
| С180.30-Св | С60.30-ВСв.2 | С120.30-НСв.3 |
| С190.30-Св | С70.30-ВСв.2 | С120.30-НСв.3 |
| С200.30-Св | С80.30-ВСв.2 | С120.30-НСв.3 |
| С210.30-Св | С90.30-ВСв.2 | С120.30-НСв.3 |
| С220.30-Св | С100.30-ВСв.2 | С120.30-НСв.3 |
| С230.30-Св | С110.30-ВСв.3 | С120.30-НСв.3 |
| С240.30-Св | С120.30-ВСв.3 | С120.30-НСв.3 |
| С140.35-Св | С60.35-ВСв.2 | С80.35-НСв.2 |
| С150.35-Св | С70.35-ВСв.2 | С80.35-НСв.2 |
| С160.35-Св | С80.35-ВСв.2 | С80.35-НСв.2 |
| С170.35-Св | С90.35-ВСв.2 | С80.35-НСв.2 |
| С180.35-Св | С60.35-ВСв.2 | С120.35-НСв.3 |
| С190.35-Св | С70.35-ВСв.2 | С120.35-НСв.3 |
| С200.35-Св | С80.35-ВСв.2 | С120.35-НСв.3 |
| С210.35-Св | С90.35-ВСв.2 | С120.35-НСв.3 |
| С220.35-Св | С100.35-ВСв.2 | С120.35-НСв.3 |
| С230.35-Св | С110.35-ВСв.2 | С120.35-НСв.3 |
| С240.35-Св | С120.35-ВСв.2 | С120.35-НСв.3 |
Составные сваи маркируются в соответствии с требованиям ГОСТ 19804-89:
С80.30-НСв.2
| тип армирования | Диаметр и класс продольной арматуры |
| 2 | 12АIII |
| 3 | 14AIII |
| 4 | 16AIII |
| 5 | 18AIII |
| 6 | 20AIII |
| Наименование | Объем ед. м3 | Вагонная норма | Тип вагона |
| С50.30 | 0,45 | 54-57 | полувагон |
| С60.30 | 0,55 | 46 | полувагон |
| С70.30 | 0,64 | 36 | полувагон |
| С80.30 | 0,73 | 32 | полувагон |
| С90.30 | 0,82 | 30 | полувагон |
| С100.30 | 0,91 | 28 | платформа |
| С110.30 | 0,99 | 25 | платформа |
| С120.30 | 1,09 | 23 | платформа |
| С60.35 | 0,74 | 34 | полувагон |
| С70.35 | 0,86 | 29 | полувагон |
| С80.35 | 0,98 | 25 | полувагон |
| С90.35 | 1,10 | 22 | полувагон |
| С100.35 | 1,22 | 20 | платформа |
| С110.35 | 1,35 | 19 | платформа |
