ФП2,7*4,2-А

Фундаменты под металлические опоры ВЛ по серии 3.407.1-144

Наименование фундамента	ФП2,7*4,2-А
Нормативно-техническое обозначение	Серия 3.407.1-144
Состав изделия	Плита П2,7*4,2-А + Стойка К4,6-4А

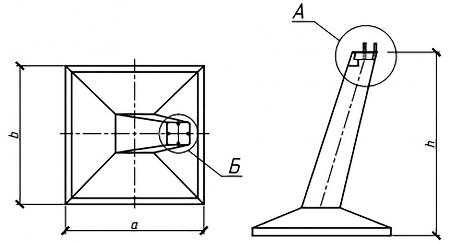

L,мм длина подошвы	2700
b,мм ширина подошвы	4200
h,мм высота фундамента	5200
Объем, м3	3,55
Масса, тн	8,8
Морозостойкость	F150-200
Водонепроницаемость	W4-8
Класс бетона	В30
Вагонная норма, шт	2; 4; 6

Фундаменты прямостоечные или с наклонной стойкой под металлические свободностоящие опоры предназначены непосредственно для закрепления опор ВЛ 35 - 500 кВ, 750кВ в грунте.

Фундаменты изготавливаются из тяжелого бетона, удовлетворяющего требованиям ГОСТ 26633-91. Класс бетона В30 или В27,5 или В25. В качестве заполнителя используется щебень гранитный, прочностью 1400 и морозостойкостью не менее 300.

В зависимости от решения оголовка фундаменты могут быть предназначены под металлические опоры, закрепляемые с помощью двух или четырех болтов с базой 250 мм и диаметром 42 и 48 мм, а также с базой 350 мм и диаметром болтов 56 мм.
